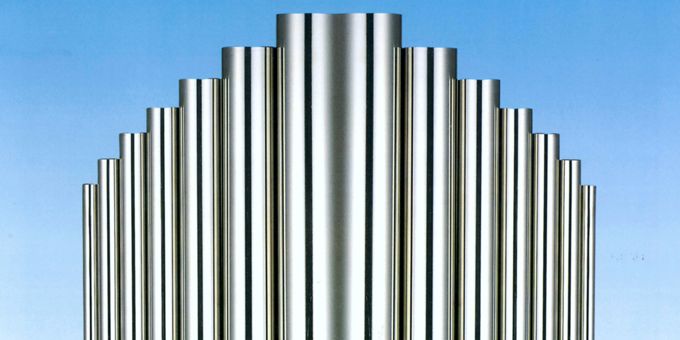

ステンレスパイプ
最新技術による品質の向上、そして納期の厳守が石川技研のモットーです。
最新技術による品質の向上、そして納期の厳守が石川技研のモットーです。
建材
手すり、金具、シャッター、柱材
家電
VTR、VTRカセットテープ、アンテナ、湯沸器、照明器具、シーズヒータ管
車輛
手すり、網棚、ウォーターパイプ、EGRパイプ
家具
机、椅子、ワゴン、陳列棚
事務用品
ボールペン、シャープペンシル、コピーローラー、プリンター
家庭用品
食器棚、水切棚、タオル掛け、物干竿、ホースリール
その他
一般装飾用、各種センサー類、スポーツ用品、園芸用品類
(厚さt、外径d) SUS304 比重7.93の場合
w=t×(d-t)×0.02491
外径(d)\厚さ(t) | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1.0 | 1.2 | 1.5 | |
6.0 | 0.043 | 0.056 | 0.069 | 0.081 | 0.092 | 0.104 | – | – | – | – | |
7.0 | 0.050 | 0.066 | 0.081 | 0.096 | 0.110 | 0.124 | 0.137 | 0.149 | – | – | |
8.0 | 0.058 | 0.076 | 0.093 | 0.111 | 0.127 | 0.143 | 0.159 | 0.174 | 0.203 | – | |
9.0 | 0.065 | 0.086 | 0.106 | 0.126 | 0.145 | 0.163 | 0.182 | 0.199 | – | – | |
9.5 | 0.069 | 0.091 | 0.112 | 0.133 | 0.153 | 0.173 | 0.193 | 0.212 | 0.248 | – | |
10.0 | 0.072 | 0.096 | 0.118 | 0.140 | 0.162 | 0.183 | 0.204 | 0.224 | 0.263 | 0.318 | |
12.0 | 0.087 | 0.116 | 0.143 | 0.170 | 0.197 | 0.223 | 0.249 | 0.274 | 0.323 | 0.392 | |
12.7 | 0.093 | 0.123 | 0.152 | 0.181 | 0.209 | 0.237 | 0.265 | 0.291 | 0.344 | 0.418 | |
13.0 | 0.095 | 0.126 | 0.156 | 0.185 | 0.214 | 0.243 | 0.271 | 0.299 | 0.353 | 0.430 | |
14.0 | – | 0.136 | 0.168 | 0.200 | 0.232 | 0.263 | 0.294 | 0.324 | 0.383 | 0.467 | |
15.88 | – | 0.154 | 0.192 | 0.228 | 0.265 | 0.301 | 0.336 | 0.371 | 0.439 | 0.537 | |
16.0 | – | 0.155 | 0.193 | 0.230 | 0.267 | 0.303 | 0.339 | 0.374 | 0.442 | 0.542 | |
17.0 | – | 0.165 | 0.206 | 0.245 | 0.284 | 0.323 | 0.361 | 0.399 | 0.472 | 0.579 | |
19.0 | – | 0.185 | 0.230 | 0.275 | 0.319 | 0.363 | 0.406 | 0.448 | 0.532 | 0.654 | |
20.0 | – | 0.195 | 0.243 | 0.290 | 0.337 | 0.383 | 0.428 | 0.473 | 0.562 | 0.691 | |
21.7 | – | 0.212 | 0.264 | 0.315 | 0.366 | 0.416 | 0.466 | 0.516 | 0.613 | 0.755 | |
22.0 | – | 0.215 | 0.268 | 0.320 | 0.371 | 0.422 | 0.473 | 0.523 | 0.622 | 0.766 | |
22.6 | – | 0.221 | 0.275 | 0.329 | 0.382 | 0.434 | 0.486 | 0.538 | 0.640 | 0.788 | |
25.0 | – | 0.245 | 0.305 | 0.365 | 0.424 | 0.482 | 0.540 | 0.598 | 0.711 | 0.878 | |
25.4 | – | – | 0.310 | 0.371 | 0.431 | 0.490 | 0.549 | 0.608 | 0.723 | 0.893 | |
27.2 | – | – | 0.333 | 0.398 | 0.462 | 0.526 | 0.590 | 0.653 | 0.777 | 0.960 | |
29.4 | – | – | 0.360 | 0.430 | 0.500 | 0.570 | 0.639 | 0.707 | 0.843 | 1.042 | |
32.0 | – | – | 0.392 | 0.469 | 0.546 | 0.622 | 0.697 | 0.772 | 0.921 | 1.140 | |
38.0 | – | – | – | – | – | 0.741 | 0.832 | 0.922 | 1.100 | 1.364 |
鋼種 | 引張試験 | へん平試験 | ||
引張強さ N/㎜2 |
耐 力 N/㎜2 |
伸 び % |
平板間の距離 (H) |
|
SUS304 | 520以上 | 205以上 | 35以上 | 1/3D |
SUS316 | ||||
SUS321 | ||||
SUS347 | ||||
SUS430 | 410以上 | 245以上 | 20以上 | 2/3D |
引張試験はJIS Z 2201(金属材料引張試験片)に規定する11号試験片を使用し、JIS Z 2241(金属材料引張試験方法)による
単位:㎜
外径 | φ10未満 | ±0.10 |
φ10以上φ38以下 | ±0.12 | |
厚さ | 0.30以上1.00未満 | ±0.10 |
1.00以上1.50以下 | ±0.15 | |
長さ | +50 - 0 |
