最新技術による品質の向上、 そして納期の厳守が 石川技研のモットーです。

　　　　　　　　　　　　　　　　　

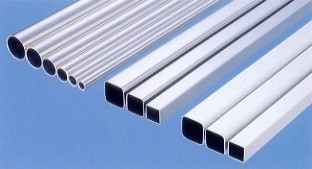

ステンレスパイプの特長
		冷間圧延ステンレス帯鋼を素材としてイナートガスタングステンアーク（ＴＩＧ）溶接もしくは高周波誘導溶接により造管したステンレス鋼管です。
		最新鋭の製造設備と高度の技術を駆使して造られ、製品の溶接強度は非常に安定しております。
		厳しい品質管理のもとで、独自の優れた技術により、安定した品質の製品をお届けすることができます。
		当社独自の工程管理と出荷体制で納期は迅速かつ確実です。

製造可能寸法（�o）と質量表（�s/ｍ）　　　　　　 （厚さｔ、外径ｄ）　ＳＵＳ３０４　比重7.93の場合　ｗ＝ｔ×（ｄ−ｔ）×0.02491 外径(d)＼厚さ(t) 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 1.2 1.5 　6.0 0.043 0.056 0.069 0.081 0.092 0.104 - - - - 　7.0 0.050 0.066 0.081 0.096 0.110 0.124 0.137 0.149 - - 　8.0 0.058 0.076 0.093 0.111 0.127 0.143 0.159 0.174 0.203 - 　9.0 0.065 0.086 0.106 0.126 0.145 0.163 0.182 0.199 - - 　9.5 0.069 0.091 0.112 0.133 0.153 0.173 0.193 0.212 0.248 - 10.0 0.072 0.096 0.118 0.140 0.162 0.183 0.204 0.224 0.263 0.318 12.0 0.087 0.116 0.143 0.170 0.197 0.223 0.249 0.274 0.323 0.392 12.7 0.093 0.123 0.152 0.181 0.209 0.237 0.265 0.291 0.344 0.418 13.0 0.095 0.126 0.156 0.185 0.214 0.243 0.271 0.299 0.353 0.430 14.0 - 0.136 0.168 0.200 0.232 0.263 0.294 0.324 0.383 0.467 15.88 - 0.154 0.192 0.228 0.265 0.301 0.336 0.371 0.439 0.537 16.0 - 0.155 0.193 0.230 0.267 0.303 0.339 0.374 0.442 0.542 17.0 - 0.165 0.206 0.245 0.284 0.323 0.361 0.399 0.472 0.579 19.0 - 0.185 0.230 0.275 0.319 0.363 0.406 0.448 0.532 0.654 20.0 - 0.195 0.243 0.290 0.337 0.383 0.428 0.473 0.562 0.691 21.7 - 0.212 0.264 0.315 0.366 0.416 0.466 0.516 0.613 0.755 22.0 - 0.215 0.268 0.320 0.371 0.422 0.473 0.523 0.622 0.766 22.6 - 0.221 0.275 0.329 0.382 0.434 0.486 0.538 0.640 0.788 25.0 - 0.245 0.305 0.365 0.424 0.482 0.540 0.598 0.711 0.878 25.4 - - 0.310 0.371 0.431 0.490 0.549 0.608 0.723 0.893 27.2 - - 0.333 0.398 0.462 0.526 0.590 0.653 0.777 0.960 29.4 - - 0.360 0.430 0.500 0.570 0.639 0.707 0.843 1.042 32.0 - - 0.392 0.469 0.546 0.622 0.697 0.772 0.921 1.140 38.0 - - - - - 0.741 0.832 0.922 1.100 1.364

機械的性質		標準寸法許容差　単位：�o
鋼種 引張試験 へん平試験 引張強さ Ｎ/�o2 耐　力 Ｎ/�o2 伸　び ％ 平板間の距離 （Ｈ） SUS304 520以上 205以上 35以上 1/3D SUS316 SUS321 SUS347 SUS430 410以上 245以上 20以上 2/3D 引張試験はJIS Z 2201（金属材料引張試験片）に規定する11号試験片を使用し、JIS Z 2241（金属材料引張試験方法）による		外径 φ10未満 ±0.10 φ10以上φ38以下 ±0.12 厚さ 0.30以上1.00未満 ±0.10 1.00以上1.50以下 ±0.15 長さ ＋50 −　0

用　途

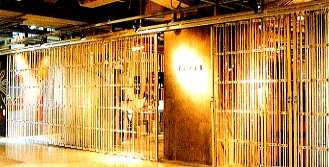

建材 手すり、金具、シャッター、柱材 家電 ＶＴＲ、ＶＲＴカセットテープ、アンテナ、湯沸器、照明器具、シーズヒータ管 車輛 手すり、網棚、ウォーターパイプ、EGRパイプ 家具 机、椅子、ワゴン、陳列棚 事務用品 ボールペン、シャープペンシル、コピーローラー、プリンター 家庭用品 食器棚、水切棚、タオル掛け、物干竿、ホースリール その他 一般装飾用、各種センサー類、スポーツ用品、園芸用品類

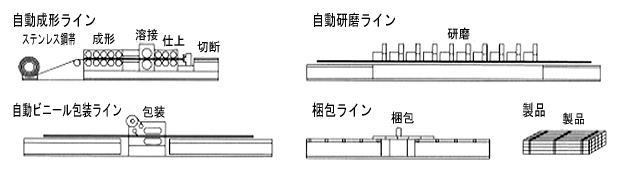

ステンレスパイプ工程図

　　　
